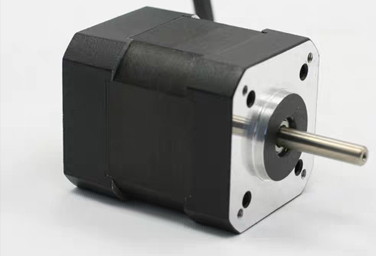

42系列直流無刷電機（燒結） |
| |
1.使用環境 | -10℃～40℃ | |
2.磁鋼材料 | 燒結釹鐵硼 | |
3.極數/相數 | 8/3 | |
4.絕緣等級 | B | |
技術數據 |
| 型號 | 電壓 | 額定參數(RATED LOAD) | 峰值轉矩 | 力矩常數 | 反電勢常數 | 轉子慣量 | 機身長 | 重量 | |||
| VDC | 轉速 | 轉矩(Nm) | 電流(A) | 功率(W) | Nm | N.M/A | Back EMF | kg.mm2 | L:mm | Kg | |
| 42BL53-230 | 24 | 3000 | 0.1 | 1.8 | 32 | 0.3 | 0.055 | 3.3 | 3.6 | 53 | 0.35 |
| 42BL73-230 | 24 | 3000 | 0.2 | 3.4 | 63 | 0.6 | 0.057 | 3.3 | 6.8 | 73 | 0.55 |
| 42BL93-230 | 24 | 3000 | 0.3 | 5. 2 | 95 | 0.9 | 0.058 | 3.4 | 10.8 | 93 | 0.75 |
| ★以上僅為代表產品，派生產品可根據客戶要求制作。 | |||||||||||

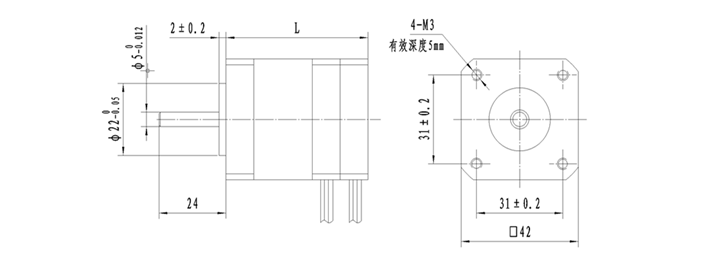

外形尺寸（單位：mm） |
|

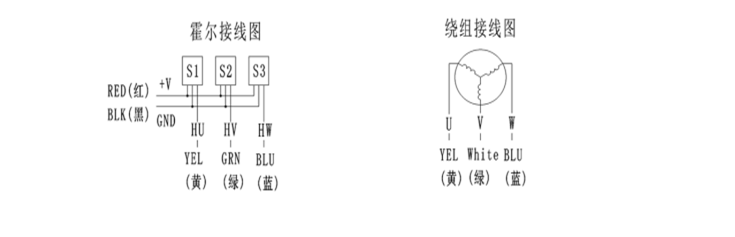

接線圖 |
|
驅動器電氣參數 |
| 環境溫度 | ‘-20℃～50℃ | ||||||||||
| 存儲溫度 | ‘-40℃～85℃ | ||||||||||
| 額定輸入電壓(DC) | 24V備注：集成欠壓保護(<12V)及過壓保護(>30V) | ||||||||||
| 額定輸出電流 | 0.1A-4.5A | ||||||||||
| 最大輸出電流 | 4.5A 備注：集成過流保護(5.5A) | ||||||||||
| 最大輸出功率 | 100W | ||||||||||
| 適合電機轉速 | 500-5000rpm | ||||||||||
| 霍爾信號電壓(DC) | 2.4V-28V | ||||||||||
| 軟啟動 | 可選 | ||||||||||
| 隨動運行 | 可選 | ||||||||||
| 剎車 | 可選 | ||||||||||
| FOC弦波控制 | 可選 | ||||||||||
| 無霍爾控制 | 可選 | ||||||||||
| 485通訊 | 可選 | ||||||||||
| 尺寸（長*寬*高）單位：mm | 38*38*15（20） |
