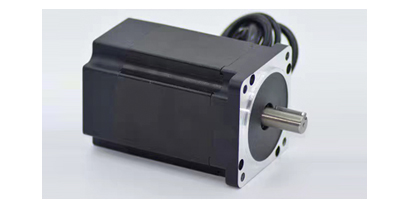

86系列直流無刷電機（燒結） |  | |
1.使用環境 | -10℃～40℃ | |
2.磁鋼材料 | 燒結釹鐵硼 | |
3.極數/相數 | 4/3 | |
4.絕緣等級 | B | |
技術數據 | |||||||||||
| 型號 | 電壓 | 額定參數(RATED LOAD) | 峰值轉矩 | 力矩常數 | 反電勢常數 | 轉子慣量 | 機身長 | 重量 | |||
| VDC | 轉速 | 轉矩(Nm) | 電流(A) | 功率(W) | Nm | N.M/A | Back EMF | kg.mm2 | L:mm | Kg | |
| 86BL80-430 | 48 | 3000 | 1 | 8.5 | 314 | 3 | 0.133 | 9.8 | 120 | 80 | 2.2 |
| 86BL90-430 | 48 | 3000 | 1.27 | 10.8 | 400 | 3.81 | 0.133 | 9.8 | 160 | 90 | 2.6 |
| 86BL105-430 | 48 | 3000 | 1.8 | 14.8 | 565 | 5.4 | 0.133 | 9.8 | 220 | 105 | 3.4 |
| 86BL115-430 | 48 | 3000 | 2.1 | 18 | 659 | 6.3 | 0.133 | 9.7 | 260 | 115 | 3.8 |
| 86BL130-430 | 48 | 3000 | 2.5 | 19.5 | 785 | 7.5 | 0.138 | 10.2 | 320 | 130 | 4.3 |
| 86BL130-630 | 310 | 3000 | 2.5 | 3.3 | 785 | 7.5 | 0.8 | 62 | 320 | 130 | 4.3 |
| ★以上僅為代表產品，派生產品可根據客戶要求制作。 | |||||||||||

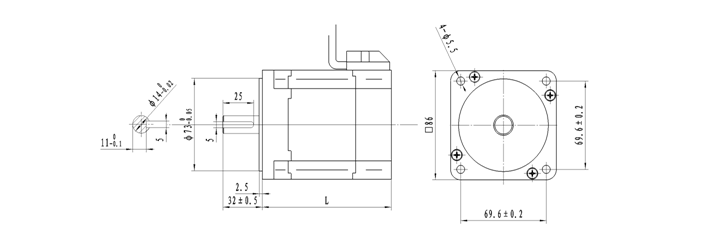

外形尺寸 |
|

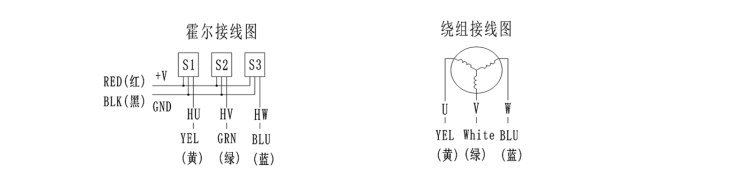

接線圖 |
|
驅動器參數 |
| 環境溫度 | ‘-20℃～50℃ | ||||||||||
| 存儲溫度 | ‘-40℃～85℃ | ||||||||||
| 額定輸入電壓(DC) | 48V/備注：集成欠壓保護(<24V)及過壓保護(>60V) | ||||||||||
| 額定輸出電流 | 0.1A-8.5A | ||||||||||
| 最大輸出電流 | 8.5A/備注：集成過流保護(9A) | ||||||||||
| 最大輸出功率 | 350W | ||||||||||
| 適合電機轉速 | 350-3500rpm | ||||||||||
| 霍爾信號電壓(DC) | 2.4V-28V | ||||||||||
| 軟啟動 | 可選 | ||||||||||
| 隨動運行 | 可選 | ||||||||||
| 剎車 | 可選 | ||||||||||
| FOC弦波控制 | 可選 | ||||||||||
| 無霍爾控制 | 可選 | ||||||||||
| 485通訊 | 可選 | ||||||||||
| 尺寸（長*寬*高）單位：mm | 75*75*15（20） |
